Sipariş Üzerine Kapsamlı Sıcaklık, Nem, Titreşim Kompozit Test Kabini

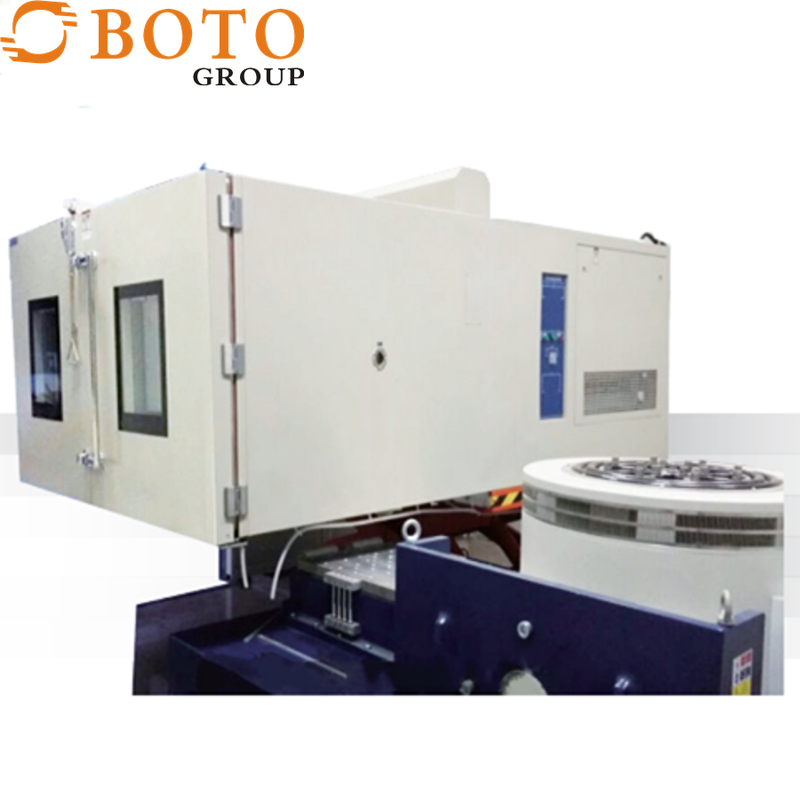

Sıcaklık, Nem, titreşim bileşik test odası

Standartın açıklaması:

Performans göstergeleri GB5170, 2, 3, 5, 6-95 "Elektrik ve elektronik ürünler için çevresel test ekipmanlarının temel parametreleri için test yöntemleri: Düşük sıcaklık,Yüksek sıcaklık, sürekli nemli ısı, alternatif nemli ısı test ekipmanları".Elektrik ve elektronik ürünler için temel çevresel test prosedürleri A testi: Düşük sıcaklıklı test yöntemi GB 2423.1-89 (IEC68-2-1) Elektriksel ve elektronik ürünler için temel çevresel test prosedürleri B testi: Yüksek sıcaklık test yöntemi GB 2423.2-89 (IEC68-2-2) Elektriksel ve elektronik ürünler Ürün temel çevresel test prosedürü testi Ca: Sabit nem test yöntemi GB/T 2423.3-93 (IEC68-2-3) Elektriksel ve elektronik ürünler için temel çevresel test prosedürleri Test Da: Alternatif nemli ısı test yöntemi GB/T423.4-93 (IEC68-2-30).

Detaylı parametreler:

1.1 Model: BT-50ZA

1.2: İç kutu boyutu: W350*H400*D300mm

Karton boyutu: W580*H1350*D870mm

1.3 Sıcaklık aralığı: -20°C ~ 150°C

1.4 Sıcaklık dalgalanması: ±0,5°C

1.5 Sıcaklık sapması: ≤±2°C

1.6 Isıtma süresi: oda sıcaklığından 150°C'ye yaklaşık 40 dakika (yüksüz doğrusal olmayanlık)

1.7 Soğutma süresi: oda sıcaklığından -20°C'ye yaklaşık 60 dakika (yüksüz doğrusal olmayanlık)

1.8 Nem aralığı: %20~98% R.H.

1.9 Nem dalgalanması: ± 3% R.H.

1.10 Nem sapması: ≤3%

Yapı ve malzeme:

A. İç kutu malzemesi: paslanmaz çelik plaka (SUS # 304)

B. Dış kutu malzemesi: atomlaştırma işleminden geçirilen paslanmaz çelik plaka (SUS # 304) veya soğuk plaka boya (ifadesi)

C. yalıtım malzemesi: katı poliüretan köpüğü ve cam yün

D. Hava dolaşımı sistemi:

(1) 1 90W motor

(2) Paslanmaz çelik genişletilmiş as

(3) Çok kanatlı fan (SIRCCO FAN)

E. Kutu kapısı: tek parçalı kapı, tek pencere, sol açılış, sap sağ tarafta

(1) Pencere 260*340*40mm 3 tabakalı vakum tabakası

(2) Düz yerleşik sap

(3) Geri düğmesi: SUS # 304

Dondurma sistemi:

A. Kompresör: Fransa'dan ithalat edilen tamamen kapalı kompresör

B. Soğutucu: Çevre dostu soğutucu R404A

C. Kondansör: Soğutma ile kanatlı motor

D. Buharatçı: yüzgeç tipi çok aşamalı otomatik yük kapasitesi ayarlaması

E. Diğer aksesuarlar: kurutucu, soğutucu akış penceresi, genişleme valfi

F. Genişleme sistemi: kapasite kontrolü soğutma sistemi

Kontrol sistemi:

Güney Kore'den ithal edilen orijinal, tam Çin LCD 7 inç Kore 880 ekran LCD dokunmatik panel, ekran diyaloğu giriş verisi,

Kesinlik ölçümü denetim ekipmanlarının teknik şeması

Sıcaklık ve nem aynı anda programlanabilir, eğri görüntü, ayar değer / görüntü değer eğri.

Hata ekranda gösterildiğinde, hata ortadan kaldırılabilir ve hata ortadan kaldırılabilir.ve ekranda veri şeklinde görüntülenir..

1Denetleyici özellikleri:

a. Doğruluk: sıcaklık ±0,1°C, nem ±1%RH

b. Çözünürlük: sıcaklık ± 0.1% 1 R.H.

C. Sıcaklık eğimleri: 0.1 ~ 9.9 ayarlanabilir

d. Yukarı ve alt sınır bekleme ve alarm fonksiyonu ile

Sıcaklık ve nem giriş sinyali seçimi PT 100Ω×2 (kuru ampul ve ıslak ampul)

Sıcaklık ve nem dönüşüm çıkışı: 4 ~ 20MA

P.I.D kontrol parametresi ayarlarının 6 grubu, P.I.D otomatik hesaplama, kuru ve ıslak ampulün otomatik düzeltmesi

2Ekran gösterimi fonksiyonu:

a. Dokunmatik giriş, seçenekleri doğrudan ekranda görüntülemek

b. Sıcaklık ve nem ayarlarının (SV) ve gerçek (PV) değerlerinin doğrudan gösterimi (İngilizce)

c. Mevcut program numarasını, bölüm numarasını, kalan zamanı ve döngü zamanlarını gösterebilir

d. Koşu kumulatif zaman fonksiyonu

e. Sıcaklık ve nem programı ayar değeri, gerçek zamanlı görüntüleme programı eğrisi yürütme fonksiyonu ile grafik bir eğri ile görüntülenir.

f. Ayrı bir program düzenleme ekranı ile, doğrudan girilen sıcaklık, nem ve zaman

Spesifikasyon:

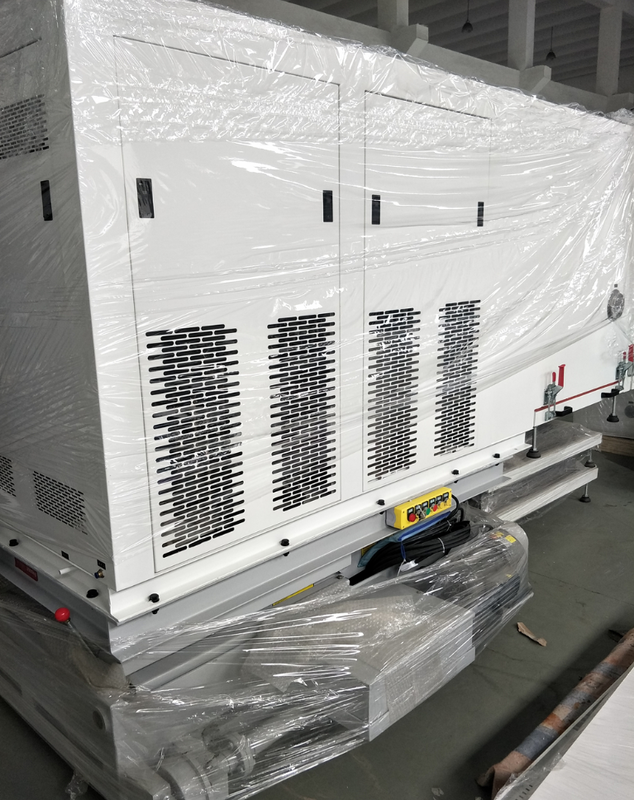

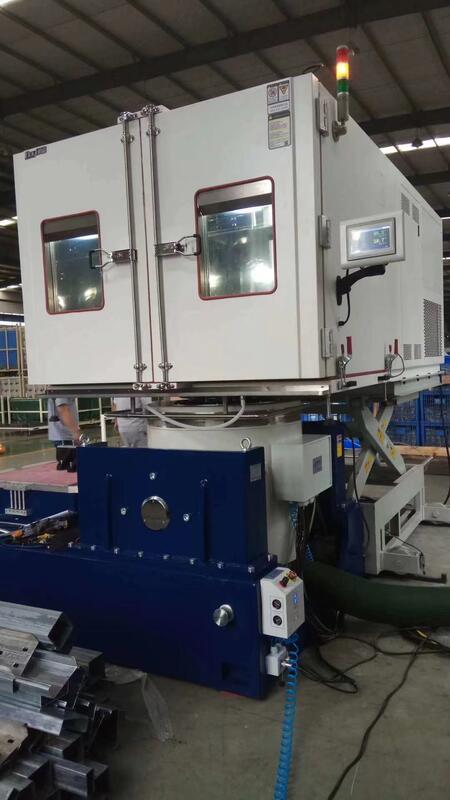

Ürün ayrıntıları:
