İç Boyut GxYxD (mm): | 400x500x400 | Dış Boyut GxYxD (mm): | 950x1650x950 |
---|---|---|---|
Sıcaklık aralığı: | Düşük Sıcaklık(A:25°CB:0°CC:-20°CD:-40°CE:-60°CF:-70°C) Yüksek Sıcaklık 150°C Sıcaklık aralığı özell | Nem Aralığı: | 20%~98%RH (özelleştirilebilir) |
Analitik Doğruluk/ Sıcaklık ve nem dağılımının tekdüzeliği: | <i>0.1°C;</i> <b>0.1°C;</b> <i>0.1% RH/±2.0°C;</i> <b>%0,1 BN/±2,0°C;</b> <i>±3.0% RH</i> <b>±3.0% B | ||
Vurgulamak: | SUS304 Programlanabilir Çevresel Test Odaları,%98 RH Programlanabilir Çevresel Test Odaları,ISO Programlanabilir Çevresel Test Odaları |

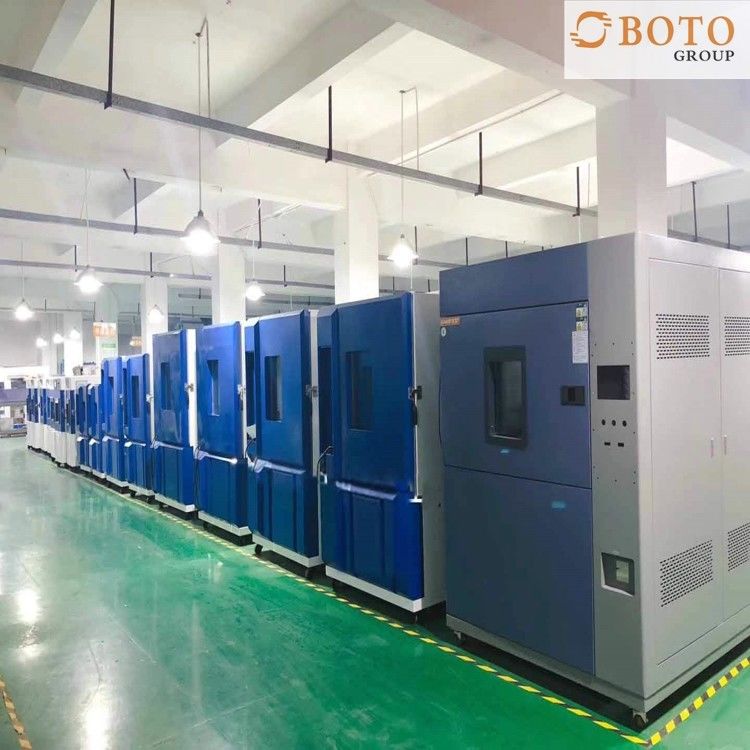

İklim Test Kabini Nem ve Sıcaklık Kontrol Kabinleri Programlanabilir Çevre Odası
Sıcaklık nem test odasıçeşitli malzeme türlerini ısı, soğuk, kuru, nem toleransları açısından test etmek için kullanılır.Her türlü elektronik ürün, elektrikli cihaz ve iletişim, enstrüman, otomobil, plastik, metal, gıda, kimya, yapı malzemeleri, medikal ve havacılık endüstrilerinden gelen ürünler için kalite denetimi için uygulanır.
Sıcaklık ve nem testi, değişken ortam, yüksek sıcaklık ve farklı bağıl nem içeren zorlu test koşullarında ve ortamlarda bileşenlerin davranışını belirlemeye yardımcı olur.Testler, statik bir durumda sabit sıcaklık ve nem ile yapılabilir ve bileşenlerin veya malzemelerin arızalanmasına neden olmak için nemin kullanıldığı dinamik bir durumda yapılabilir.
Ana Özellikler
1. Sabit sıcaklık ve nem test kutusu esas olarak kontrol paneli, dağıtım paneli, yalıtım katmanı, hava besleme fanı, ısıtıcı, nemlendirici ve soğutma ünitesinden oluşur.Ana özellikler, farklı koşullar altında 6 standart boyuta ve 10 spesifikasyona ayrılabilir.
2. Kontrolör, LAN arayüzü aracılığıyla bilgisayara bağlanabilir.Kullanıcılar bilgisayar ekranında programlar tasarlayabilir, test verilerini ve kayıtlarını toplayabilir, program yürütmeyi çağırabilir, uzaktan kumandalı makine değiştirme ve diğer işlevleri yapabilir.
3. Herhangi bir ölü açıyı önlemek için çok kanatlı hava besleme fanı güçlü hava sirkülasyonu kullanımı, böylece iç sıcaklık ve nem dağılımı eşit olur.
4. Güvenlik koruma cihazını tamamlayın, anormal koşullar meydana gelirse, kontrolör ekranı otomatik olarak arıza durumunu gösterecek, güç anahtarını kesecek ve sorun giderme yöntemleri sağlayacaktır.
Model Mevcut
modeli | TMAX-80(A~F) | TMAX-150(A~F) | TMAX-225(A~F) | TMAX-408(A~F) | TMAX-800(A~F) | TMAX-1000(A~F) |
İç Boyut GxYxD (mm) |
400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000 |
İç Boyut GxYxD (mm) | 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450 |
Sıcaklık aralığı |
Düşük Sıcaklık(A:25°CB:0°CC:-20°CD:-40°CE:-60°CF:-70°C) Yüksek Sıcaklık 150°C Sıcaklık aralığı özelleştirilebilir
|
|||||
Nem Aralığı | 20%~98%RH(10%-98% RH / 5%-98% RH, özel bir isteğe bağlı koşuldur, Nem Alma Cihazı gerekir) | |||||
Analitik Doğruluk/ Dağılım tekdüzeliği sıcaklık ve nem |
0.1°C;%0,1 BN/±2,0°C;±3.0% BN |
A. Test Parametresi
Sıcaklık aralığı | -60℃~+150 ℃(Hava soğutmalı tip) |
Nem aralığı |
%20-98 BN (dağıtım aralığı aşağıdaki gibidir)
|
Soğutma hızı (yüksüz) | Yaklaşık 1℃/dak |
Isıtma hızı (yüksüz) | Yaklaşık 3℃/dak |
Sıcaklık kararlılığı | ±0.5℃ |
Analitik sıcaklık doğruluğu | 0,01 ℃ |
Nem kontrolünün hassasiyeti | ±2%RH |
Sıcaklık homojenliği | ±2.0℃ |
nem homojenliği | ≤±3%RH(+2,-3%RH) |
çalışma gürültüsü | Bir ses seviyesi 75 dB'den (A) düşüktür (25 C ortam sıcaklığına ve daha az ekoya sahip ses geçirmez bir odada ölçülmüştür; A ağırlığı ile 8 noktanın ortalama değeri ölçülmüştür; ölçülen her test noktasının seviyesi gürültüden 1 metredir kaynak ve yerden yüksekliği 1 metredir). |
İç ve dış kutuların malzemesi | SUS # 304 |
Dış kutu ışık kaynağı | Yüksek parlaklık lambası |
Stratosferin yapısal tasarımı | Kutunun üst kısmında yoğuşmanın etkili bir şekilde önlenmesi |
Gözlem Penceresi | Gözlem numunesi kullanımı (G*L 28*35 cm) |
Pencerelerin ter önleyici tasarımı | Su ve gazın yoğuşmasını önlemek için elektrikli ısıtma cihazı (40 W) |
Test Delikleri
|
Harici test güç kablosunu ve sinyali bağlamak için kullanılabilir (çap 50 mm) |
makine kasnağı | Kasnaklar hareketlidir ve güçlü cıvatalarla konumlandırılmıştır (200Kg/tekerlek) |
Yalıtım katmanı |
Sert poliüretan köpük (avantajları şunlardır: 1. Yüksek verim ve enerji tasarrufu, doldurulduktan sonra dikişsiz, kürlendikten sonra güçlü yapışma. 2. Sismik ve basınç direnci, çatlama yok, çürüme yok, katılaşmadan sonra düşme yok. 3. Ultra düşük sıcaklıkta ısı iletkenliği, hava direnci ve ısı korumasına sahiptir. 4. Kürlendikten sonra yüksek verimli yalıtım, ses yalıtımı, su geçirmez ve nem geçirmez. 5. Su geçirmezlik performansı iyidir, çünkü köpük deliği kapalıdır, sızdırmazlık oranı %95'tir ve yağmur suyu delikten sızmaz. |
İç raf | Hareketli ayarlanabilir ızgaralar ve iki paslanmaz çelik şerit ızgara (ızgara başına 5,0 cm) |
kutu kapısı
|
Dış sıcaklık sızıntısını etkin bir şekilde izole etmek için çift kanallı ısı yalıtımı ve sızdırmaz gaz |
Sızıntı / Aşırı Gerilim Koruması | SİGORTA.Kaçak devre kesiciler için RC elektronik aşırı gerilim koruması |
Kontrolörün dahili otomatik otomatik algılama ve koruma cihazı |
1. Mikrobilgisayarlar arasında veri iletimi tespiti 2. Sıcaklık/Nem Sensörü→ devre kesintisi veya kısa devre (+/- AŞIRI) 3. Katman 1 yüksek/düşük sıcaklık aşırı sıcaklık koruması → Çalışma kontrolü yüksek ve düşük sıcaklık aşırı sıcaklık koruması ayarları |
Arıza Algılama ve Kontrol Arayüzü (Harici Arızalar için Otomatik Algılama ve Koruma Cihazı) |
1. İkinci Katmanın Yüksek Sıcaklık Aşırı Sıcaklık Koruması → Elektronik yüksek sıcaklık aşırı sıcaklık koruma cihazı 2. Katman 3 Yüksek Sıcaklık Aşırı Sıcaklık Koruması → Yüksek sıcaklık aşırı sıcaklık koruma cihazı 3. Suyla kesme yakma koruması → Nem su kesme koruması ve elektrikli ısı su kesme hava yakma koruması 4. Kompresör koruması → Soğutucu akışkan basıncı koruması ve aşırı yük koruması. 5. Genişletilmiş Koruyucu Cihaz→Kullanım için iki set arıza algılama giriş genişletme koruma cihazı ayırın. |
Arıza Anormal Koruma | Anormal arıza meydana geldiğinde kontrol güç kaynağını ve arıza nedeni göstergesini ve alarm çıkış sinyalini kesin. |
Aktif Su Kıtlığı Göstergesi | Makinede su eksikliği için girişim istemi. |
Dinamik Yüksek ve Düşük Sıcaklık Koruması | Ayar koşulları ile yüksek ve düşük sıcaklık koruma değerinin dinamik ayarı. |
Normal Sıcaklık Koruması | Kapattıktan sonra, makinenin test alanı normal sıcaklığa düşürülerek otomatik olarak korunacaktır. |
Kontrol modu
|
1. Kontrol sistemi, ekipmanın en iyi enerji tasarrufu durumunda olması için buzdolabının çalışmasını test koşullarına göre otomatik olarak ayarlar. 2. Evaporatörün soğutma kapasitesi, kontrol sistemi tarafından tahrik edilen solenoid valf tarafından değiştirilir. 3. Kompresör dönüş havası soğutma devresi. |
Çalışma yöntemleri |
0 ~ 40 ℃ modeli için birinci dereceden sıkıştırma benimsenmiştir. İkili kademeli soğutma, 40 ~ 70 ℃'de kabul edilir. |
Soğutma Kompresörü | Orijinal ithal Fransız Taikang tamamen kapalı düşük gürültülü rotorlu kompresör. |
Soğutucu | R404a/R23 (ozon inceltme indeksi 0, kaskad soğutma sisteminde R23 kullanılır). |
kondenser |
Hava soğutmalı: Kanatlı borulu ısı eşanjörü. Su soğutmalı: gövde borulu ısı eşanjörü. |
evaporatör | Kanatlı borulu ısı eşanjörü (nem alıcı olarak da kullanılır). |
Plakalı eşanjör |
Paslanmaz çelik lehimli plakalı ısı eşanjörü (kademeli soğutma sistemi kullanılır). |
Kısma Cihazı | Genleşme valfi + kılcal. |
